Mættet transistor

24. november 2015 af Vinstrup (Slettet) - Niveau: Universitet/Videregående

Hvordan afgøres helt generelt om en transistor er mættet? Hvordan afgøres værdien for IC i vedhæftede opgave, som betyder, at transistoren er mættet?

Vedhæftet fil: Transistor.png

Brugbart svar (0)

Svar #1
24. november 2015 af hesch (Slettet)

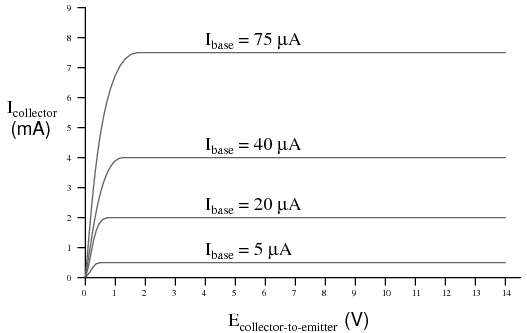

Det fremgår af transistorens karakteristik.  Eksempel:

Figuren viser, at for en basis-strøm = 75μA, og ved en collector-emitter spænding ≈ 1,4V, begynder collectorstrømmen at aftage. Kurven "knækker".

Dette "knæk" ses ofte angivet i data bladet ved fx:   Vsat = 1,4V @ 7,5 mA, hvor de 7,5 mA er collector-strømmen.  Denne mætningsspænding afhænger af halvledermateriale, anvendt dotering, mv.


Svar #2
24. november 2015 af Vinstrup (Slettet)

Arh mange tak :)
