Kirchoff

I næstsidste linie har d₇u E₂ = I₇... I7 skal ikke med, da det er en strønstyrke, mens E₂ er en spændingsforskel.

Du har misforstået Kirchoff's love.

Du skal se på 3 uafhængige kredsløb.

Det første kan være kredsløbet gennem E1, R1 og R5.

Det giver ligningen E1 = I1*R1 + I1*R5

Det andet kredsløb kan være kredsløbet R2, R3, E3, R5 og R7

Der får du så en lineær ligning på samme måde som ovenfor

Den totale strøm gennem R5 bliver så I1+I2

Det tredie kredsløb kan blive

R2, R4, E2. Her skal du bemærke at strømmene I2 og I3 gennem R2 går i modsatte retninger

#0. Du har vel ikke facit?

Det er ikke nok med tre ligninger. Der er syv ubekendte, så der skal mindst syv ligninger til.

Bortset fra det forkerte led i ligningen "E₂=I₂-..." er ligningerne så vidt jeg kan se stillet rigtigt op, dog med den bemærkning, at man plejer at stille dem op, så der står 0 på højre side af lighedstegnet.

Summen af strømme ind til en knude, regnet med fortegn, er 0. Det er denne lov, der giver de første fem ligninger.

Summen af spændingsfald rundt i en maske, regnet med fortegn, er 0. Det giver de tre sidste ligninger.

Kan du vedhæfte dit løsningsforslag?

Jov jeg har facit. Facitliste siger at strømmene skal være som følgende:

Jeg har indsat mit løsningforslag i dette dokument, håber det kan bruges - Eksperimentalfysikeren

#5 Det ses umiddebart at I6 = 0 så 6 ligninger er nok

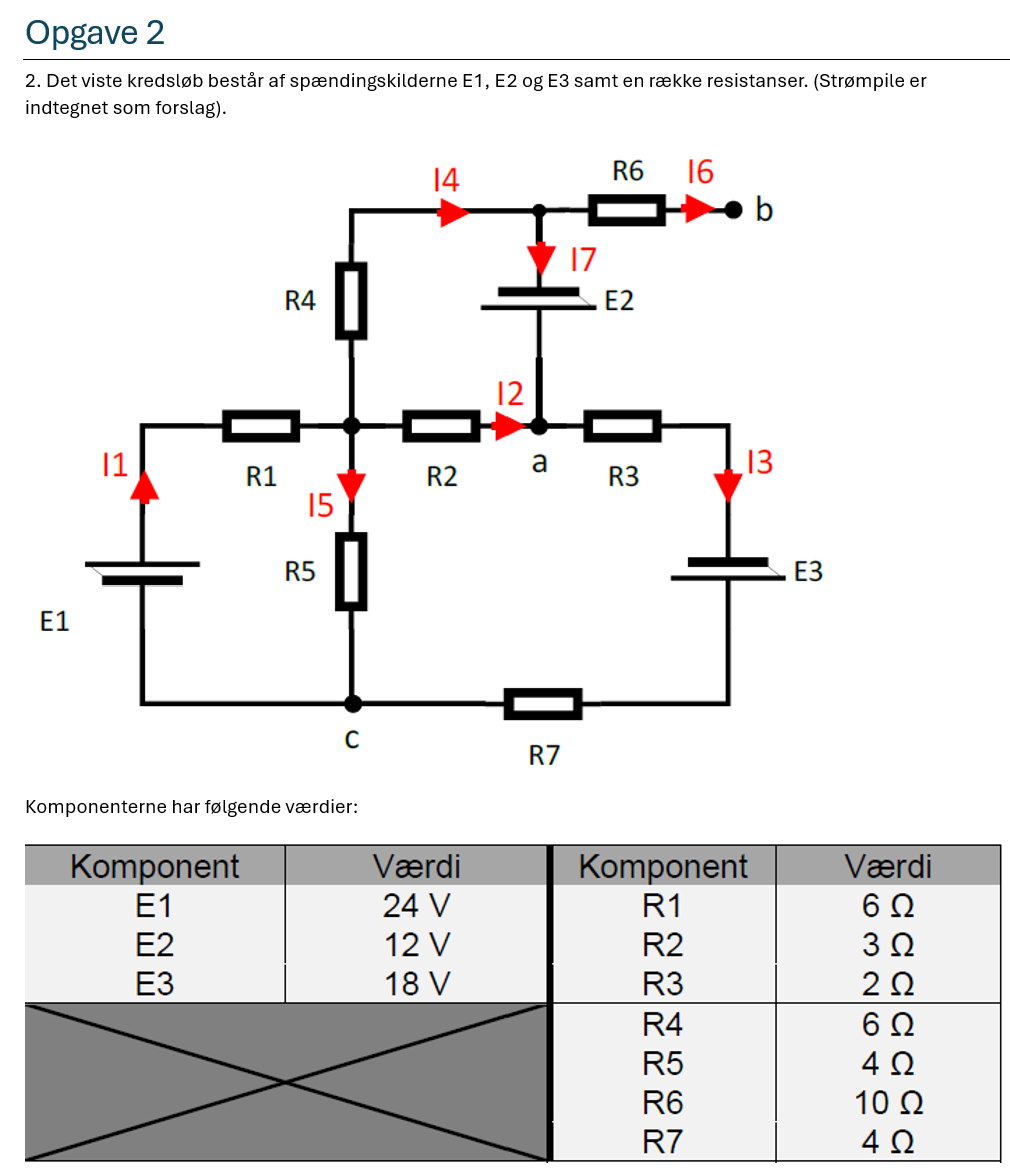

#7 Der er kun opgaven ikke dit løsningsforslag.

Brug ikke docx formatet, da det ikke er alle der kan læse det. Brug hellere en billedfil eller pdf fil

Det er jo de ligninger, du har vist før, men hvordan har du regnet videre?

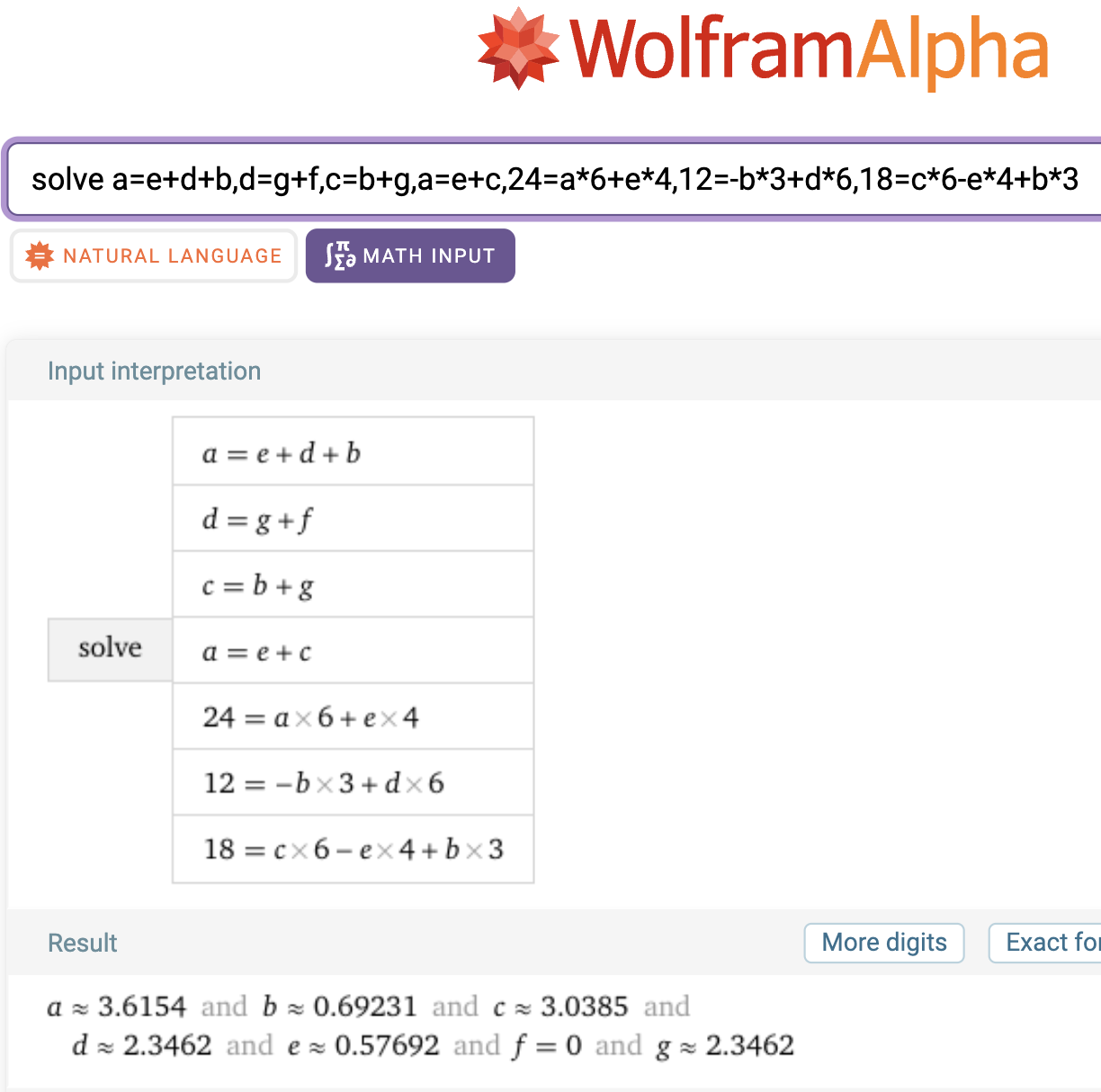

#0. Løsning i Wolfram Alpha. Jeg var nød til at skifte de ubekendte ud med a, b, c..., men jeg får det samme som facit:
