Side 2 - DC kreds

Jeg skal så i 1.5.

Bestem, når afbryder 1 er sluttet:

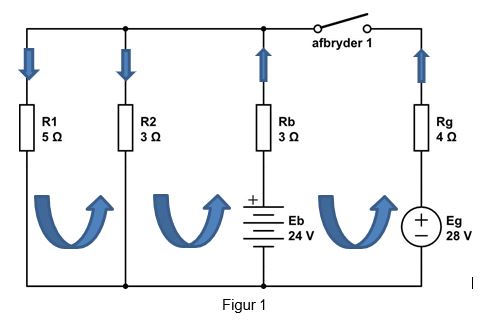

1.5 Strømmen som generatoren (EG) afgiver samt den strøm batteriet (Eb) oplades med.

Kom med et bud på den tredie ligning for vinduet længst mod højre, og husk at anden ligning skal ændres fordi der nu går to virtuelle strømme gennem R_b.

Er det sådan her

Du vil opleve at næsten alle andre vil opstille tre maskeligninger, isoleret betragtet, altså som om maskerne ikke havde indflydelse på hinanden. Det har de selvfølgeligt, og det vil derfor medføre en fejl, med mindre man tilføjer en ekstra knudepunktsligning, der lapper fejlen ved at indføre  en sammenhæng mellem de fysiske strømme.

I nærværende løsning skabes denne sammenhæng ved at lade to nabo virtuelle strømme passere fælles modstande "i skel", hvorved man slipper for den ekstra ligning.

Det giver en lettere løsning, der endvidere er langt mere overskuelig. Den kaldes på engelsk "meshed equations", hvilket vist på dansk oversættes til "sammenkoblede ligninger"?

#24:  Nej, I1, I2 og Ib er fysiske strømme, der intet har at gøre ifm. maskeligninger.

Og nu har du tegnet pile, der viser cirkulationsretning, og så er det meningen at du følger disse pilretninger og får sat rigtige fortegn på.

Når Kirchhoff taler om spændingsændringer, kan der være tale om spændingsstigninger og spændingsfald.
Hvad er der tale om når du passerer en modstand i strømmens retning?

Lad være med i første omgang at flytte Eb og Eg over på den anden side af lighedstegnet. Ligningerne skal ende med " = 0 ", for det siger Kirchhoff og det er mest overskueligt.

Jeg skriver igen og igen, at du skal lade fælles modstande passere af to virtuelle strømme, men det gør du ikke.

Sig mig, læser du slet ikke hvad jeg skriver?
