Kirchhoff's law

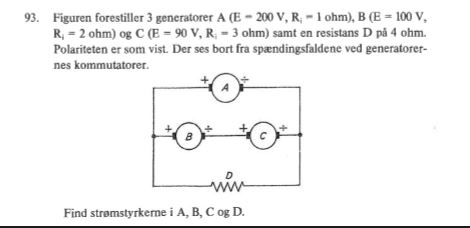

Hej er det muligt at lidt hjæjeg har prøvet at løse opgaven, men jeg ved jeg laver fejl et eller andet sted med denne opgave,
Svar #2
08. marts 2015 af hesch (Slettet)
#0: Overskriften er "Kirchhoffs lov", men har har altså lavet mindst to, nemlig en strømlov og en spændingslov.
Du kan benytte dem begge til at løse opgaven. Jeg viser dig her strømloven:
I knudepunktet til højre for A, C, D, fastlægger du et spændingspotentiale = 0V. (Reference).
Summen af strømmene, der tilgår knudepunktet til venstre for A, B, D = 0A. Venstre knudepunkt tildeles spændingen U. Så
IA + IBC + ID = 0A =>
(U - UA)/1Ω + (U-UB-UC)/(2Ω+3Ω) + U/4Ω =0A. (Alle strømme er positive mod højre).
Beregn U.
Beregn herefter IA, IBC, ID
