Knudepunktsligninger
Hej

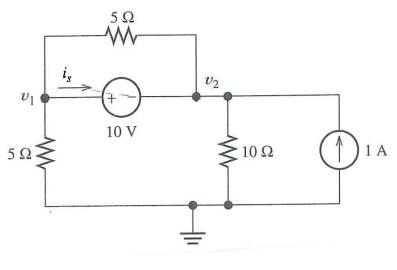

Jeg har følgende elektriske kredsløb,
Jeg udtrykke strømmene vha. modtande og spændinger for hhv. v1 og v2.
V1: (v2-v1)/5 ohm = ((0-v2)/10)+1
Det er lidt sværere for knudepunkt v2, for hvordan skal jeg udtrykke Is vha. en spænding og modstand når jeg kun har en spændingskilde imellem? Hvad får I Is til?
Is = ((v2-v1)/5) + (0-v1)/5 ohm
Svar #1
22. september 2015 af Eksperimentalfysikeren
Din ligning i V1 er ikke rigtig. Den skal være:
(V1-V2)/5Ω + (V1-0)/5Ω + is = 0
Det er summe af de trestrømme, der løber bort fra V1.
Ved V2: -is + (V2-V1)/5Ω + (V2-0)/10Ω -1A = 0
Her summen af de strømme, der løber væk fra V2.
Svar #2
22. september 2015 af hesch (Slettet)
I #1 er der tre ubekendte: is, V1, V2.
Så der mangler en tredie ligning, fx:
V1 - V2 = 10V. ( Disse 10V er jo ikke ligegyldige ).
I øvrigt mener jeg, at opgaven principielt løses bekvemmere med maskeligninger. Hvis du indsætter to masker i figuren placeret ved:
m1: mod uret rundt om hele kredsløbet: m1 = 1A.
m2: med uret, nederste venstre vindue: m2 = is
. . . så kan alle strømme bestemmes med to ligninger ( måske ikke så vigtigt her ).
Pointen er, at valg af metode nogen gange kan reducere antallet af ligninger.
