Elektromagnetisk kanon

07. marts 2025 af masse1234 - Niveau: A-niveau

Hej

Jeg har fået denne opgave (vedlagt billede). Jeg har udregnet a) Bestem projektilets fart, na°r det forlader kanonen.

Hvor jeg brugte v₀=√(a*L)/(1/2)=2491,99 m/s

Men jeg ved ikke lige hvordan jeg skal udregne b) Bestem størrelsen af projektilets acceleration under denne affyring.

Tak på forhånd:)

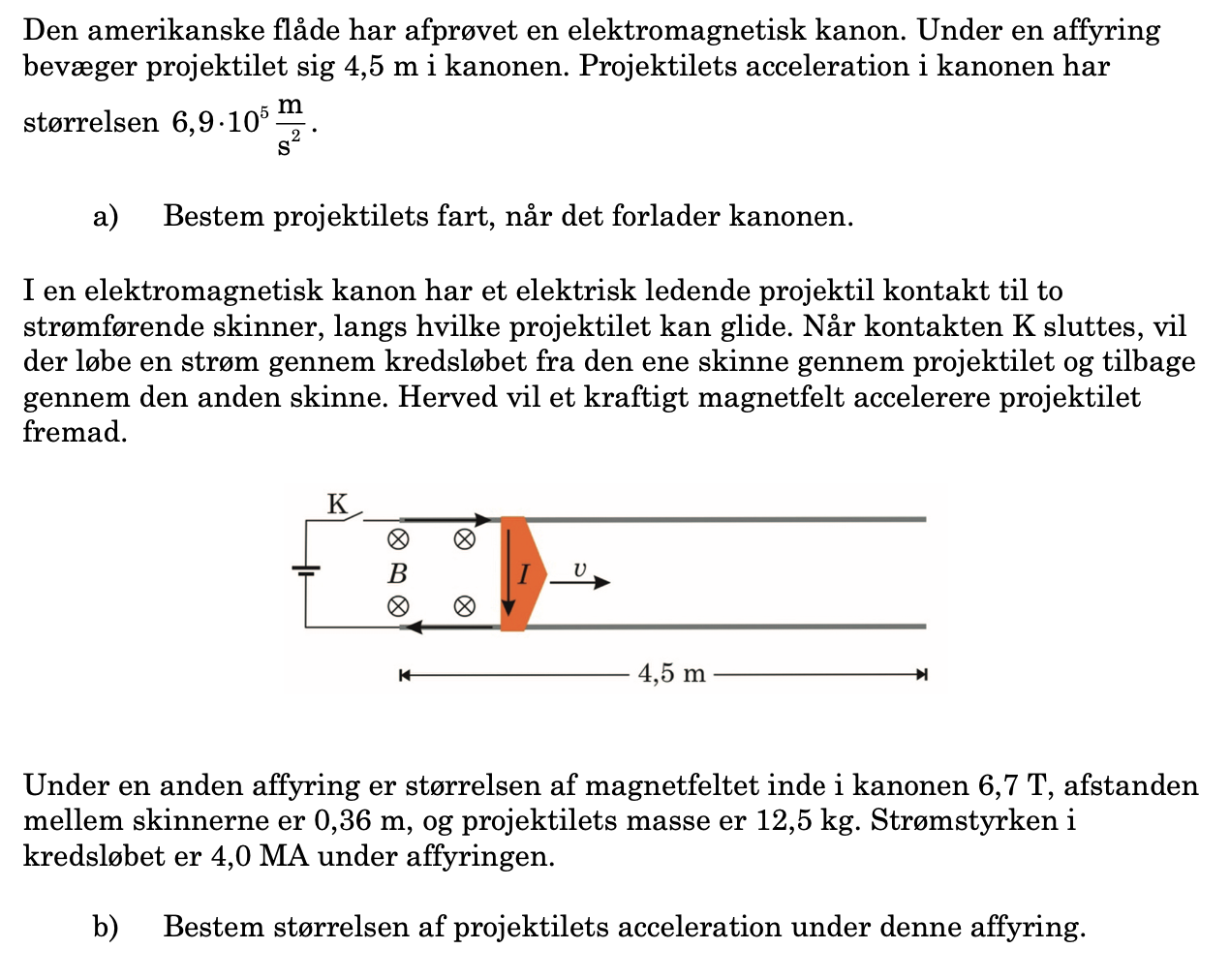

Vedhæftet fil: Skærmbillede 2025-03-07 kl. 21.14.16.png

Brugbart svar (1)

Svar #1
07. marts 2025 af Iota

Her mener jeg du kan bruge "Bil loven", hvor kraften F = BIL. Her er B størrelsen af magnetfeltet (6.7 T), I er strømstyrken i kredsløbet (4.0 x 10⁶ A), og L er afstanden mellem skinnerne (0.36 m). Heraf finder du kraften F, hvorefter du beregner accelerationen efter newtons 2. lov F = ma, hvor du nu kender både kraften samt massen af projektilet.

Brugbart svar (1)

Svar #2
08. marts 2025 af ringstedLC

Brugbart svar (1)

Svar #3
08. marts 2025 af ringstedLC

$\begin{align*} v^2=2\,a\cdot s \Rightarrow v &= \sqrt{2\,a\cdot s} \\ &= \sqrt{2\cdot 6.9\cdot 10^5\textup{\,m\,s}^{-2}\cdot 4.5\textup{\,m}} \\ v &= 2492\textup{\,m\,s}^{-1} \end{}$

$\begin{align*} F=m\,a=B\,I\,L \Rightarrow a &= \frac{B\,I\,L}{m} \\ a &= \frac{6.7\textup{\,T}\cdot 4 \cdot 10^6\textup{\,A}\cdot 0.36\textup{\,m}}{12.5\textup{\,kg}} \\ a &= 7.7\textup{\,m\,s}^{-2} \end{}$

Under denne affyring er mundingshastigheden altså endnu højere.

Brugbart svar (1)

Svar #4
08. marts 2025 af ringstedLC

Projektilet har ingen sprængladning, men det rammer sit mål med en kinetisk energi:

$\begin{align*} E_{kin} &= 0.5\,m\,v^2 \\ &= 0.5\cdot 12.5\textup{\,kg}\cdot \bigl(2492\textup{\,m\,s}^{-1}\bigr)^2 \\ E_{kin} &= 38.8\textup{\,MJ} \end{}$

Til sammenligning har en AP- (Armor piercing) granat fra en Leopard kampvogn en kinetisk energi på ca. 8 MJ.

Brugbart svar (1)

Svar #5
08. marts 2025 af mathon

$\large \begin{array}{lllllll} \textbf{Enheder:}\\&{\color{Blue}{\textbf{Tesla}}}=\frac{\textup{Weber}}{\mathrm{m^2}}=\frac{\mathrm{Vs}}{\mathrm{m^2}}=\mathrm{V}\cdot\frac{\mathrm{s}}{\mathrm{m^2}}=\mathrm{\frac{J}{C}}\cdot \frac{\mathrm{s}}{\mathrm{m^2}}=\frac{\mathrm{N\mathrm{m}}}{\mathrm{As}}\cdot \frac{\mathrm{s}}{\mathrm{m^2}}=\color{Blue}{\frac{\mathbf{N}}{\mathbf{A\cdot m}}} \end{}$

Brugbart svar (1)

Svar #6
09. marts 2025 af mathon

$\Large \begin{array}{lllllll} F=m\cdot a=B_\perp\cdot I\cdot l \\\\&&a = \frac{B_\perp\cdot\,I\cdot\,l}{m} \\\\&& a = \frac{(6.7\;\mathrm{\frac{N}{A\cdot m}})\cdot (4.0 \cdot 10^6\textup{\,A})\cdot (0.36\textup{\,m})}{12.5\textup{\,kg}} \\\\ &&a = 7.7\cdot{\color{Red}{ \mathbf{10^5}}}\textup{\,m\,s}^{-2} \end{}$

Brugbart svar (1)

Svar #7
09. marts 2025 af ringstedLC

#6 Tak for rettelsen.

Svar #8
10. marts 2025 af masse1234

Tusind tak for hjælpen:))
