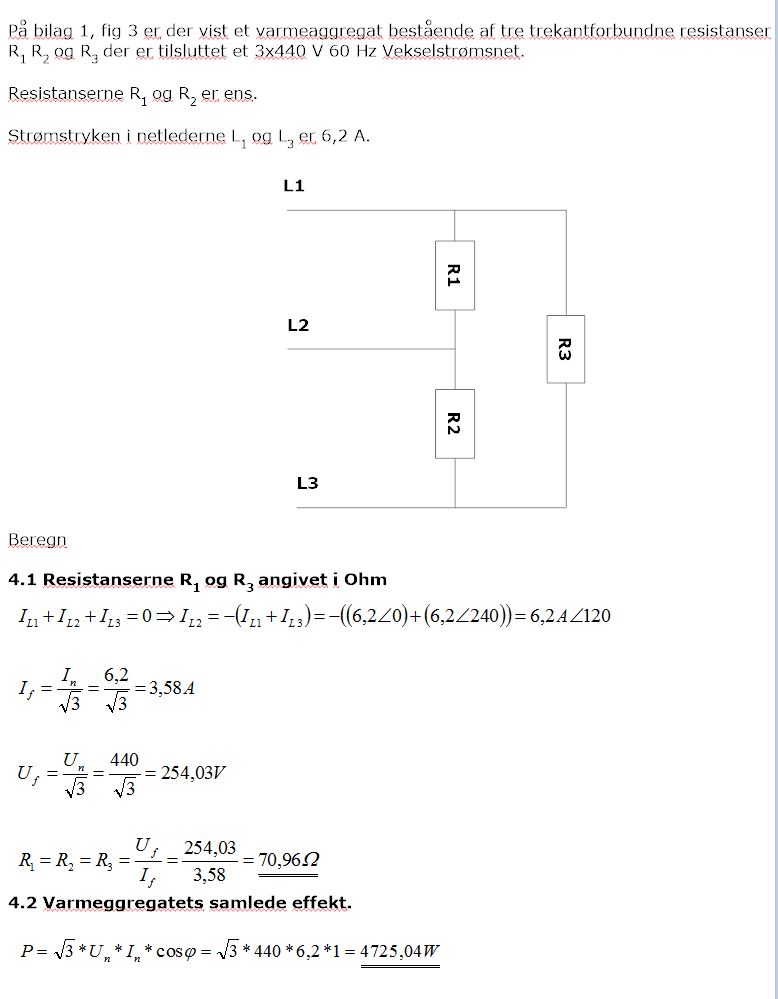

Trekant forbindelse

Skriv strømværdierne I_L1 og I_L3 ved deres komplekse værdier.

I_L1 + I_L2 + I_L3 = 0       ( Ifølge Kirchhoff ).

Vinklen mellem to fasespændinger er  360º/3 = 120º.

Resistanser fasedrejer ikke strømmen.

Hvis du vælger  I_L1 = ( 6,2 / 0º ) A, bliver  I_L3 = ( 6,2 / 240º ) A.

Noget andet er, at I_Lx er fasestrømme, mens  I_Rx er yderstrømme.  Hvad er forholdet mellem faseværdier og yderværdier ved symmetrisk belastning?

Ja.

Men hvor meget går så ud til R1 og R2 fra L₂? er det 6,2 * tan(30) = 3,58A?

Alle fasestrømme er - bortset fra fasen - ens. Du har altså en symmetrisk belastning ( R1 = R2 = R3 ).

Se sidste afsnit i  #2.

Det er det jeg får det til, tror det er rigtigt som jeg har lavet

R1=R2=R3 skal være U_n i stede for U_f ?

#7:  Jamen det er rigtigt. Det er disse √3 jeg efterlyser i stedet for tan 30º.

Disse √3 er en "nøgleværdi" indenfor 3 fase systemer, fordi I_yder = √3 * I_fase og U_yder = √3 * U_fase. Man finder så: P = I_yder * Uy_der = ( √3 * I_fase ) * ( √3 * U_fase ) = 3 * I_fase * U_fase , og det giver jo god fornuft at den samlede effekt = 3 gange effekten pr. fase. Der findes andre kombinationer med √3, og det var her jeg ville hen.

Den samlede effekt = 4725,03W  →  effekt pr. fase = 1575W.  Modstandene er koblet mellem to faser, så
P_fase = U_yder² / R_x = 1575W  →  R_x = U_yder² / 1575W  = 122,92Ω
