Induktionsstrømmens retning

                     Lenz' regler for inmduktionsstrømmens retning

Når antallet af magnetiske feltlinjer i en spole vokser, frembringes i spolen en induktionsstrøm, der søger
at modvirke de nytilkomne feltlinjer ved at udsende feltlinjer i modsat retning.

Når antallet af magnetiske feltlinjer i en spole aftager, frembringes i spolen en induktionsstrøm, der søger
at erstatte de forsvindende feltlinjer ved at udsende feltlinjer i samme retning.

 bruger et galvanometer, en spole og en magnet til at undersøge strømretningen:

Du bevæger først en stangmagnets nordpol ned i spolen, der er forbundet med et galvanometer og
lægger mærke til, til hvilken side nålen slår ud.

Derefter sætter du et 1.5 V element i serie i kredsløbet på en sådan måde, at nålen slår ud til samme side, som før.

Den strøm, der nu går gennem kredsløbet, har samme retning som den strøm, der blev induceret med magneten. Og da strømmen jo går fra plus til minus, kan du nu aflæse strømmens retning på elementets
poler.


#4

     Her kan du anvende højre hånds tommelfingerregel:
     Nordpol til tommelfingersiden og strømmen i fingrenes retning.

Den teoretiske strøm går fra plus til minus - elektronerne bevæger sig i modsat retning.

Vedr. spolereglen:

Se eventuelt denne korte video < LINK >

Jeg spekulerer på, om du er klar over, at de tekster, der er indrammet, kan ændres ved at klikke på symbolet helt til højre.

I den første indramning står der "nordpol". Hvis du mener, det er rigtigt, lader du det stå, ellers klikker du på symbolet og vælger "sydpol" i stedet.

#6 Du er ikke helt præcis nok. Hvilken nordpol skal tommelfingeren være rettet imod? Det er mod den nordpol, som strømmen danner. Den er oppe, mens magnetes nordpol er nede.

Når man ser en spole fra siden, vil strømmen løbe til venstre eller højre afhængigt af, om det er set på spolens forside eller bagside. Derfor er der en grå kasse ved et spørgsmålstegn for at vise, at det er strømretningen på dette sted, der skal angives som A eller B.

Hvis strømmen i galvanometeret løber nedad, er der positiv spænding ved 1 og negativ spænding ved 2. Hvis der ikke er noget til at "pumpe" strømmen igennem, vil den løbe fra + til -. Et batteri eller en spole, hvor magnetfeltet ændrer sig, vil "pumpe" strømmen fra - til +.

Den anden vej? Hvad er den første vej?

Du må vende dig til at være mere præcis.

Hvis strømmen løber nedad, er der  ved + 1 og - ved 2. Hvis strømmen løber opad, er der - ved 1 og + ved 2.

hvis du ser på den del af kredsløbet, der ikke indeholder spolen, kan du sammenligne med et vandrør med en lille vandmølle der, hvor galvanometeret er, + angiver, at røret ligger højere end -. Vandet gennem vandmøllen løber fra den høje ende til den lave ende, altså fra + til -. Strømmen gør det samme.

Et batteri kan sammenlignes med en pumpe, der pummper vandet op fra - til +. Spolen er ikke så nem at indpasse i denne analogi, fordi den kan sende strømmen i begge retninger.

Tommelfingerreglen:
                                      Grib omkring spolen med højre hånd,
                                      så tommelfingeren peger mod den
                                      inducerede nordpol. Fingerspidserne vil da
                                      pege i induktionsstrømmens retning.

Det er ikke magnetens pol, men spolens pol. Magnetens pol er ikke nede i spolen, men på vej ned i spolen. Strømmen i spolen danner sine egne poler, der "prøver at forhindre" ændringen i magnetfeltet i spolen.

Når magnetens nordpol bevæger sig ned, forsøger strømmen at holde magnetfeltet nede på nul, hvilket den gør ved at danne et mosat magnetfelt inde i spolen. Dette felt har derfor nordpol opad. Når man trækker magneten op, forsøger strømmen at bevare det magnetfelt, der var i spolen, så denne gang dannes nordpolen nede. Omvendt, hvis det er en sydpol, der kommer ned i spolen.

#4  Er det fordi, at elektronerne bliver tiltrukket af plus, da de selv er negativt ladede?

Ja. Strømmens retning er modsat retningen af elektronstrømmen. Men glem dét for nemheds skyld. Det drejer sig om strømmens retning.

Da induktion blev opdaget anede man ikke ret meget om elektricitet og slet ikke noget om elektroner. Med opdagelsen opstod et behov for en huskeregel, der dels bestemte en strøms retning, når et magnetfelt ændredes i forhold til en leder/spole og dels bestemte et magnetfelts retning (nordpol til sydpol), når strøm i en leder/spole dannede et magnetfelt.

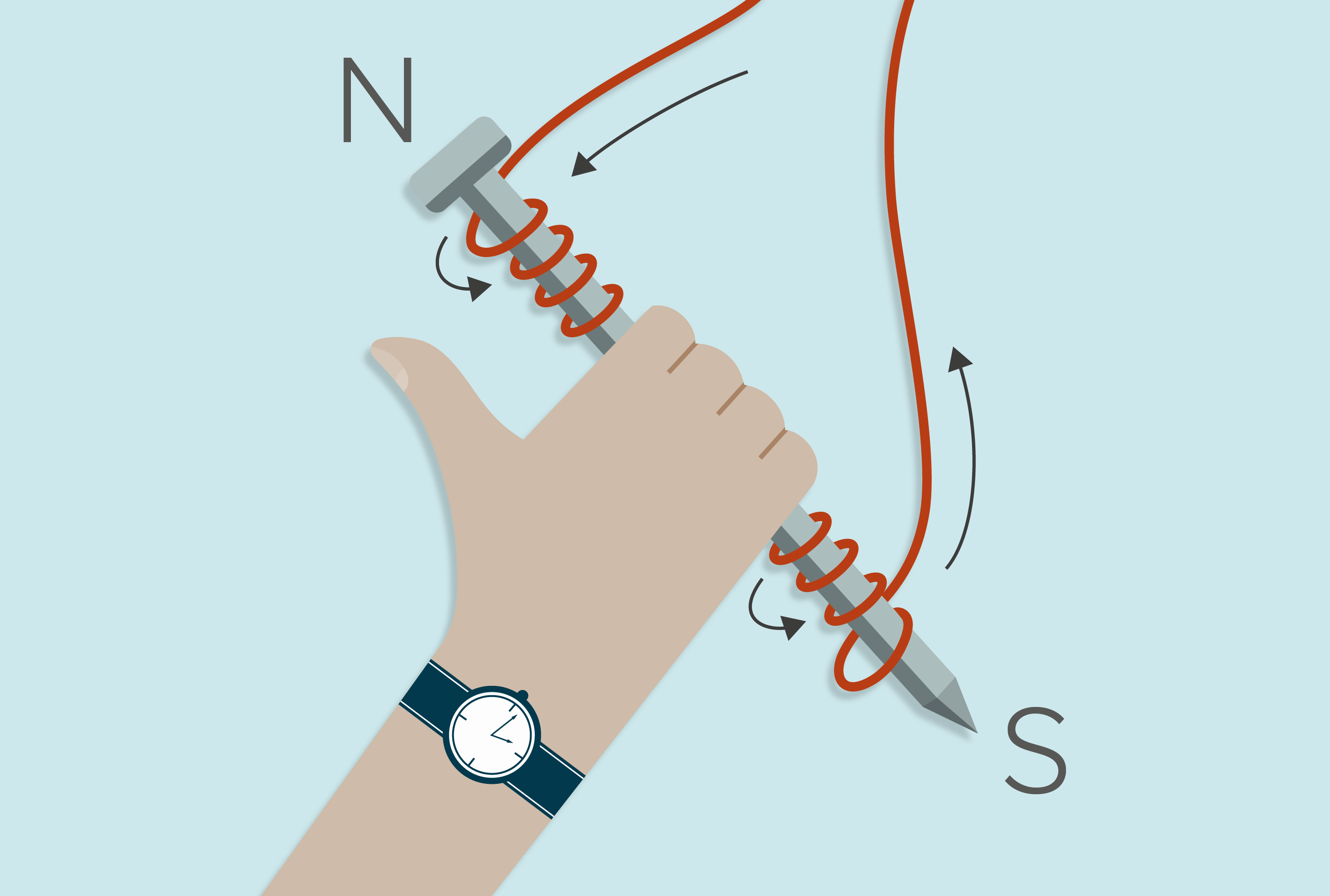

Kilde: Clio 2017. Anne Hoberg Overgård

Figuren viser hvordan spolen laver et felt (i et søm), der er modsat rettet af din magnets felt.

Feltets retning behøvede ingen nærmere definition. To forskellige poler tilstrækker jo hinanden, hvilket kendtes fra kompasset.

Så højrehånds tommel i det inducerede felts retning giver en strøm i fingerspidsernes retning , - fra knoer til negle eller fra "+" til "-" (for nemheds skyld).

PS. Denne retning for strømmen (fra "+" til "-") var så "uheldigvis" den modsatte af elektronstrømmens retning, men det opdagede vi først meget senere.
