Fysik

Ækvivalent modstand

08. marts 2016 af Budsmoke - Niveau: B-niveau

Jeg har brug for hjælp til at stille en ligning op til at finde ækvivalentmodstanden for det ved hæftede kredsløb.

Jeg har prøvet med:

$R_{res}=(R_{1}^{-1}+(R_{4}^{-1}+(R_{2}^{-1}+R_{3}^{-1})^{-1})^{-1}+(R_{5}+R_{6})^{-1})^{-1}$

Jeg er på rette vej tror jeg.. mit facit bliver 6,15 ohm men min værdi skal være 6,45 i følge min bog..

Kan nogen se om jeg har lavet en fejl, eller om det evt. er en trykfelj i min bog???

På forhånd tak

Brugbart svar (0)

Svar #1
08. marts 2016 af PeterValberg

Det vedhæftede kredsløb, du nævner, hvor er det?

- - -

mvh.

Peter Valberg
(YouTube)

Svar #2
08. marts 2016 af Budsmoke

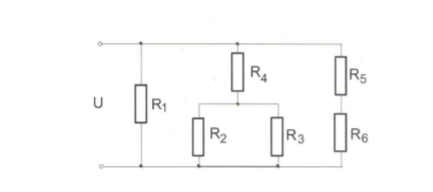

Undskyld.. Kredsløbet kommer her..

Vedhæftet fil:kredsløb opg. 2.20.png

Brugbart svar (0)

Svar #3
08. marts 2016 af PeterValberg

$R_{res}=(R_1^{-1}+(R_4+(R_2^{-1}+R_3^{-1})^{-1})^{-1}+(R_5+R_6)^{-1})^{-1}$

skulle jeg mene :-) det er ved R₄ du har et "i minus første" for meget

- - -

mvh.

Peter Valberg
(YouTube)

Svar #4
08. marts 2016 af Budsmoke

Du har satme ret!!!

Er det fordi den er i serie med den parallelle R₂ , R₃forgrening?? (håber det er formuleret korrekt)

Brugbart svar (1)

Svar #5
08. marts 2016 af PeterValberg

- - -

mvh.

Peter Valberg
(YouTube)

Svar #6
08. marts 2016 af Budsmoke

Hvorfor er det så ikke gældene for R₅og R₆.. Fordi jeg har erstattet dem i forvejen??

Brugbart svar (1)

Svar #7
08. marts 2016 af PeterValberg

R5 og R6 er serieforbundne

- - -

mvh.

Peter Valberg
(YouTube)

Svar #8
08. marts 2016 af Budsmoke

Ok. så det er fordi, jeg skal se det som, at jeg på denne måde har erstattet den parallelle R2,R3 forgrening, så den nu er i serie med R4???

Brugbart svar (1)

Svar #9
08. marts 2016 af PeterValberg

- - -

mvh.

Peter Valberg
(YouTube)

Svar #10
08. marts 2016 af Budsmoke

Tusind tak for hjælpen!!
