Hvor mange omgange drejer motoren, hver gang hjulene drejer en omgang

#0.

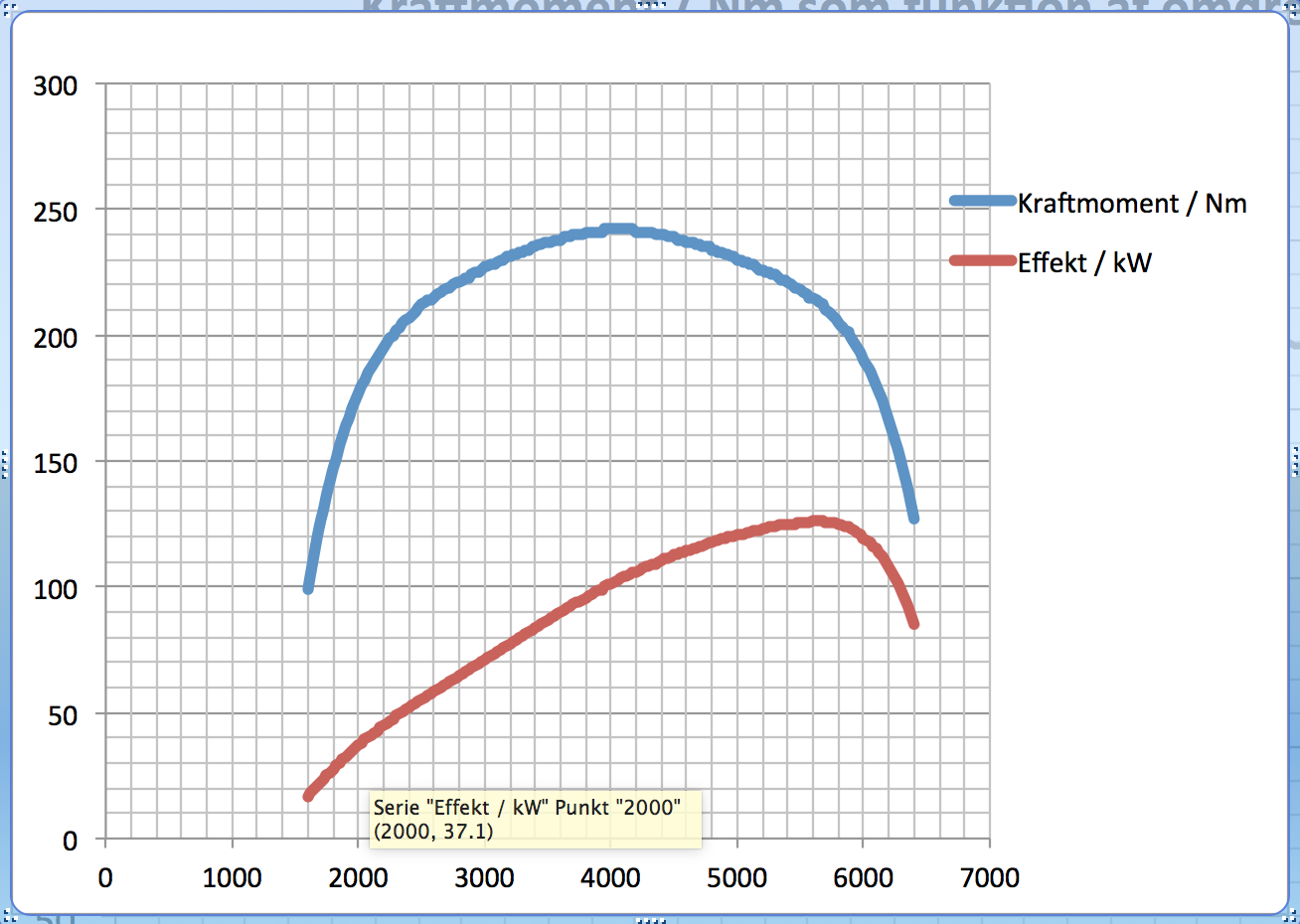

c) Effekten aflæses til 37,1 kW ved 2000 omdrejninger/min af...

d) ...Excel-arket med moment og effekt i samme diagram. Første-aksen er omdrejninger per min. Anden-aksen har enheden Nm for kraftmomentets vedkommende og kW for effektens vedkommende.

i c)

Hvis man skal bestemme opgave c med en formel, hvilken formel skal man bruge?

i d)

Hvordan laver du grafen for effekten? hvordan finder du værdierne til y-aksen?

c) Værdien er aflæst af grafen

d) Grafen er beregnet ved formlen...:

    Effekt (W) = Moment (Nm) · Vinkelhastighed (radianer/s) =>

    Effekt (W) = Moment (Nm) · Omdrejningshastighed (/min) · 2π / [60 (s/min)]

...ud fra Excel-data, der følger med opgaven.

#0. Hvad fik du i a) og b)?

#0. e) Effekt = Kraft gange hastighed, dvs.: P = F · v.

Ved maksimal acceleration gælder at: F_max = 0,9 · 7100N = 6390 N og drejningsmomentet = maksimalt drejningsmoment = 240 Nm.

P = Moment · Omdrejningshastighed_Maskine · 2π = M · O_M · 2π.

v = Omdrejningshastighed_Hjul · 2π · radius_hjul = O_H · 2π · r_H.

P = F · v giver: M · O_M · 2π. = 6.390 N · O_H · 2π · r_H  => M · O_M = 6.390 N · O_H · r_H

Maksimalt drejningsmoment sker ved 4.100 omdrejninger/min = 68,3 omdrejninger/s. Hjulets radius  = 0,32 m.  Hjulets omdrejningshastighed ved maksimalt moment kan findes som:

M · O_M /(6.390 N · r_H) =  O_H => O_H =  (240 Nm · 68,3 /s ) / (6390 N · 0,32 m) = 8,02

Forholdet mellem motorens omdrejningshastighed og hjulets omdrejningshastighed = 68,3 / 8,02 = 8,5.
