Elektrisk kredsløb

01. juni 2018 af 10986 - Niveau: B-niveau

Hej jeg har udregnet opgaven, men kunne godt tænke mig at kunne tegne det elektriske kredsløb.

Jeg er med på der er 2 ressistanser, som sidder i parallelkoblede, men er det hele wolfram tråde der er en ressistans i sig selv ?

Hvis der er nogle der har lyst, vil det være en kæmpe hjælp at se en tegning af opgaven :-)

Mvh

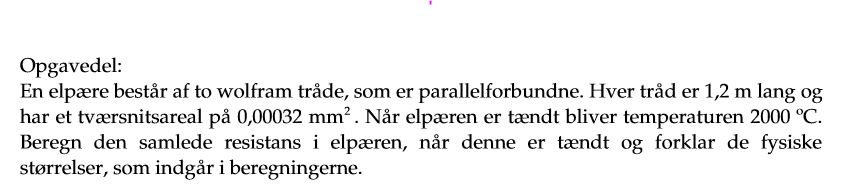

Vedhæftet fil: opgave 5.JPG

Brugbart svar (0)

Svar #1
01. juni 2018 af mathon

Brugbart svar (0)

Svar #2
01. juni 2018 af mathon

$\small R_{20}=\left ( 5.51\cdot 10^{-2}\; \tfrac{\Omega\cdot mm^2}{m} \right )\cdot \frac{L}{A}$

$\small R_{2000}=R_{20}\cdot \left ( 1+\left (4.5\cdot 10^{-3}\; K^{-1} \right )\cdot \Delta T \right )$

$\small \textup{Erstatningsresistansen for to ens paralleltkoblede resistanser \textbf{R}}$
$\small \textup{er:}$
$\small R_{erstat}=\frac{R}{2}$

Svar #3
01. juni 2018 af 10986

Hej jeg har selv udregnet opgaven, der var mere en grafisk illustration af selve opgaven jeg søgte :-)
