Statik og frie legemer hjælp

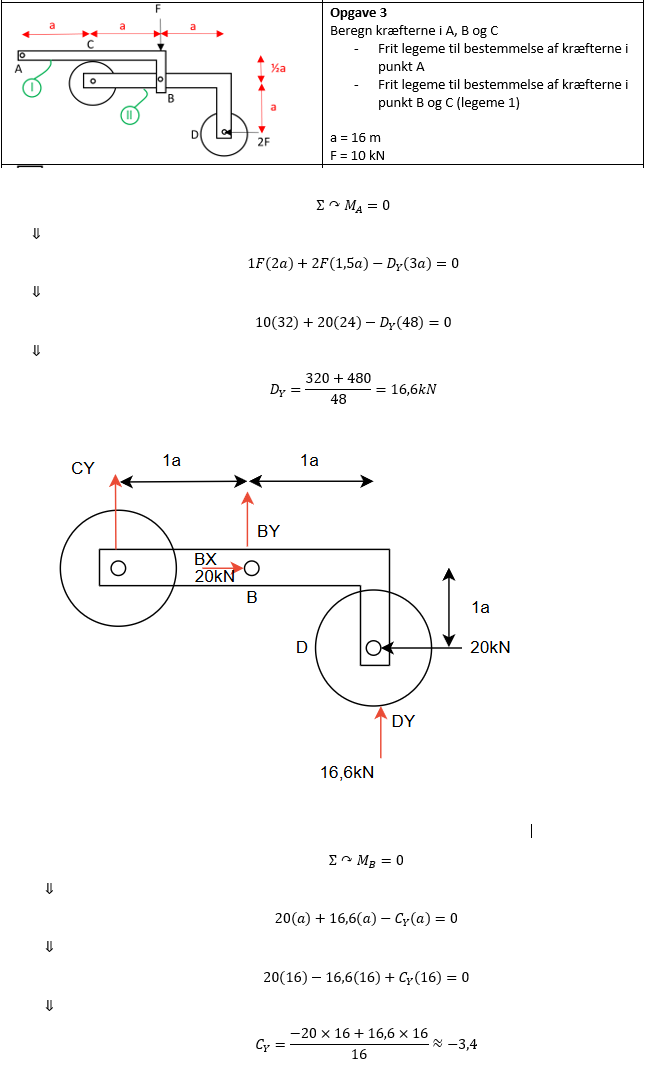

Den øverste og nederste tegning er stemmer ikke overens. Jeg holder mig til den øverste tegning.

Den total kraft er  2F -1F = F opad

Så er der in indre kraft i A som er lige store og modsat rettet.

Desuden er det totale kraftmoment = 0 i et vilkårligt punkt.

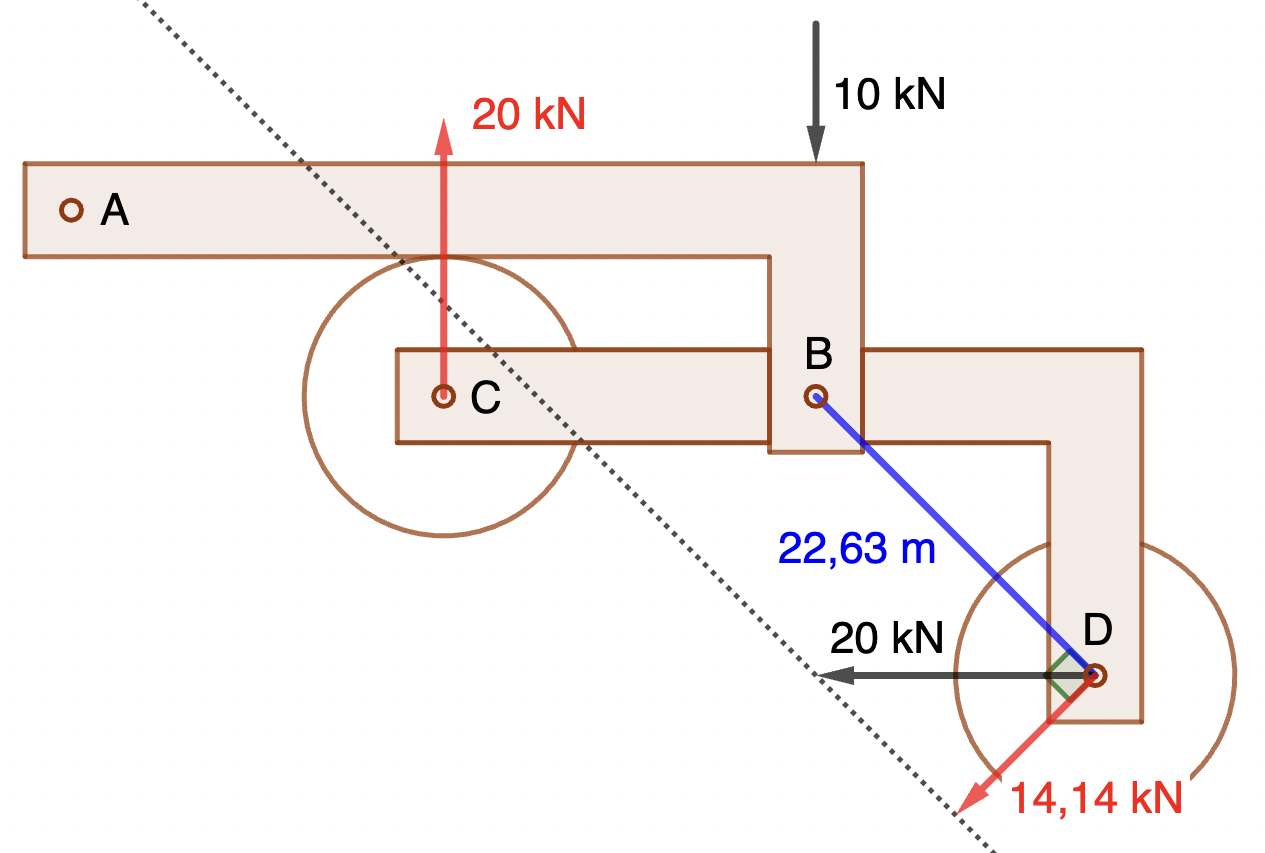

#0. Jeg tror, at man skal starte med at se på stang-II. Den kraft som virker i D giver anledning til nogle lodrette kræfter blandt andet en i C på 20 kN. Den vandrette kraft i C er 0. Kraften i A er samtlige lodrette krafter på stang-I lagt sammen. Den vandrette kraft i A er 20 kN. Nedenfor er vist beregningen af kraften i C med B som omdrejningspunkt.

Drejningsmomentet om B giver: (16 m)·F_Cy = (14,14 kN)·(22,63 m) ⇒ F_Cy = 20 kN

#3

#0. Jeg tror, at man skal starte med at se på stang-II. Den kraft som virker i D giver anledning til nogle lodrette kræfter blandt andet en i C på 20 kN. Den vandrette kraft i C er 0. Kraften i A er samtlige lodrette krafter på stang-I lagt sammen. Den vandrette kraft i A er 20 kN. Nedenfor er vist beregningen af kraften i C med B som omdrejningspunkt.

Drejningsmomentet om B giver: (16 m)·F_Cy = (14,14 kN)·(22,63 m) ⇒ F_Cy = 20 kN

Hej, tak for hjælpen!

Må jeg spørge hvilket program du har brugt til at tegne med? Det ser godt ud :)

#4...Må jeg spørge hvilket program du har brugt til at tegne med? Det ser godt ud :)

Tak. Det er tegnet i Geogebra, men jeg tror, at du kan gøre det samme i dit. Jeg har i øvigt lavet en fejl på tegningen, da den ene L-formede stang er blevet for kort.

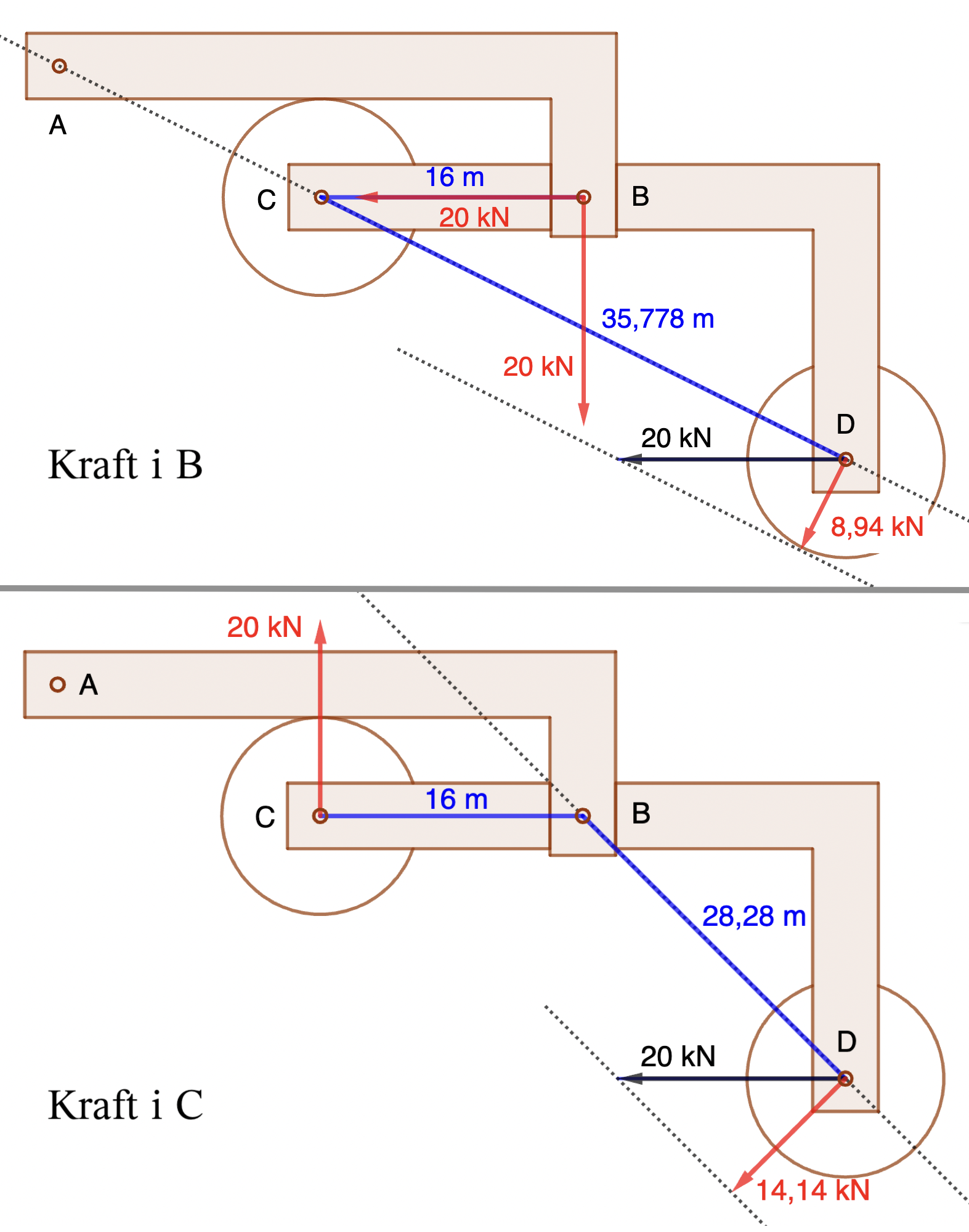

Nedenfor har jeg tegnet kræfterne i B og C, idet jeg foreløbig går ud fra kraften i D. Her er ikke medtaget kraften på 10 kN. De viste kræfter giver en vandret kraft i A på 20 kN og en lodret på 0. Spørgsmålet er så om, der er andre kræfter fra D? Har du facit?

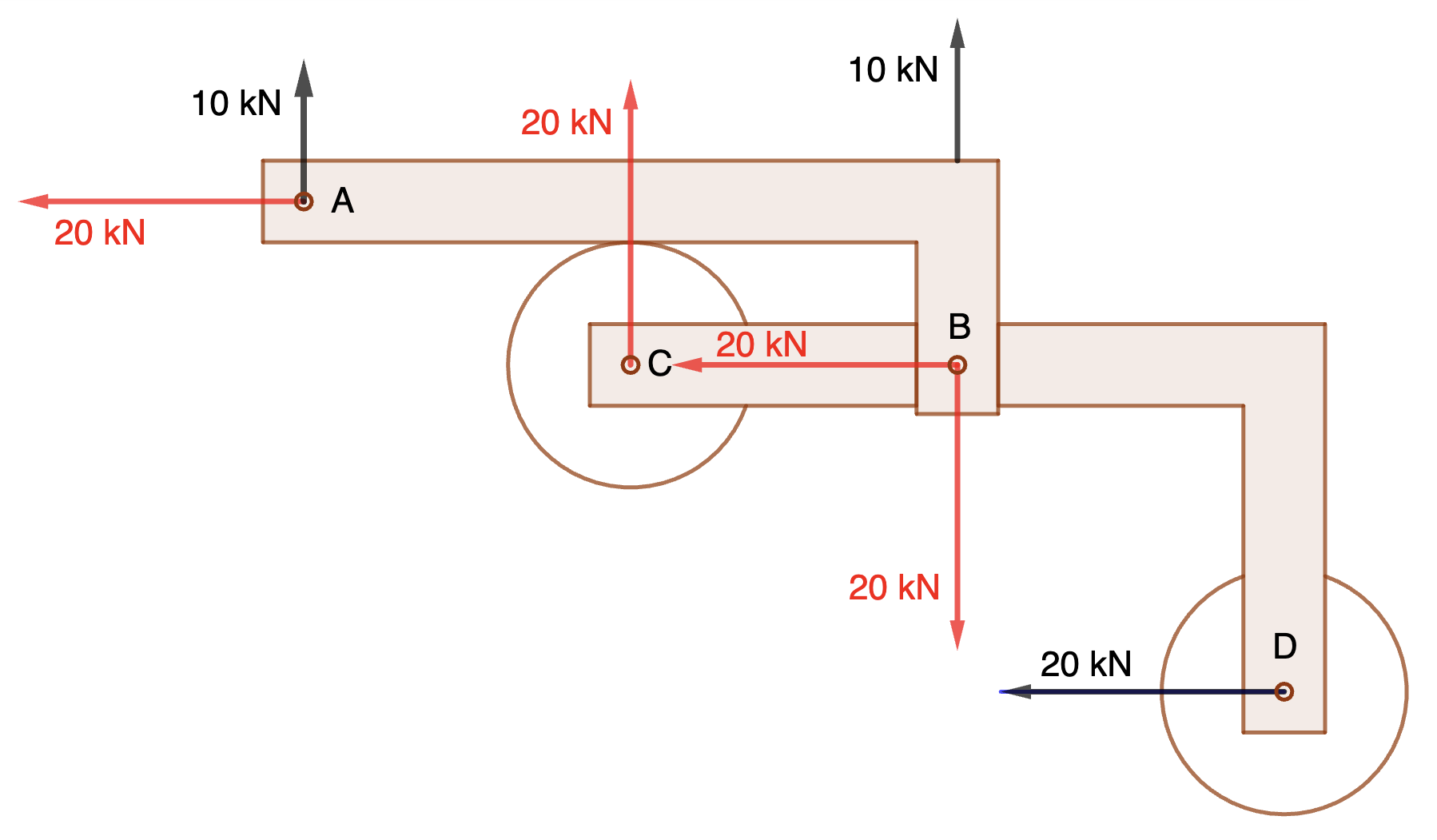

#0. Jeg får følgende, idet jeg har svært ved at få de 10 kN nedad over punkt B til at stemme. Så vidt jeg kan se skal kraften pege opad for, at summen af kræfter og momenter skal give 0.

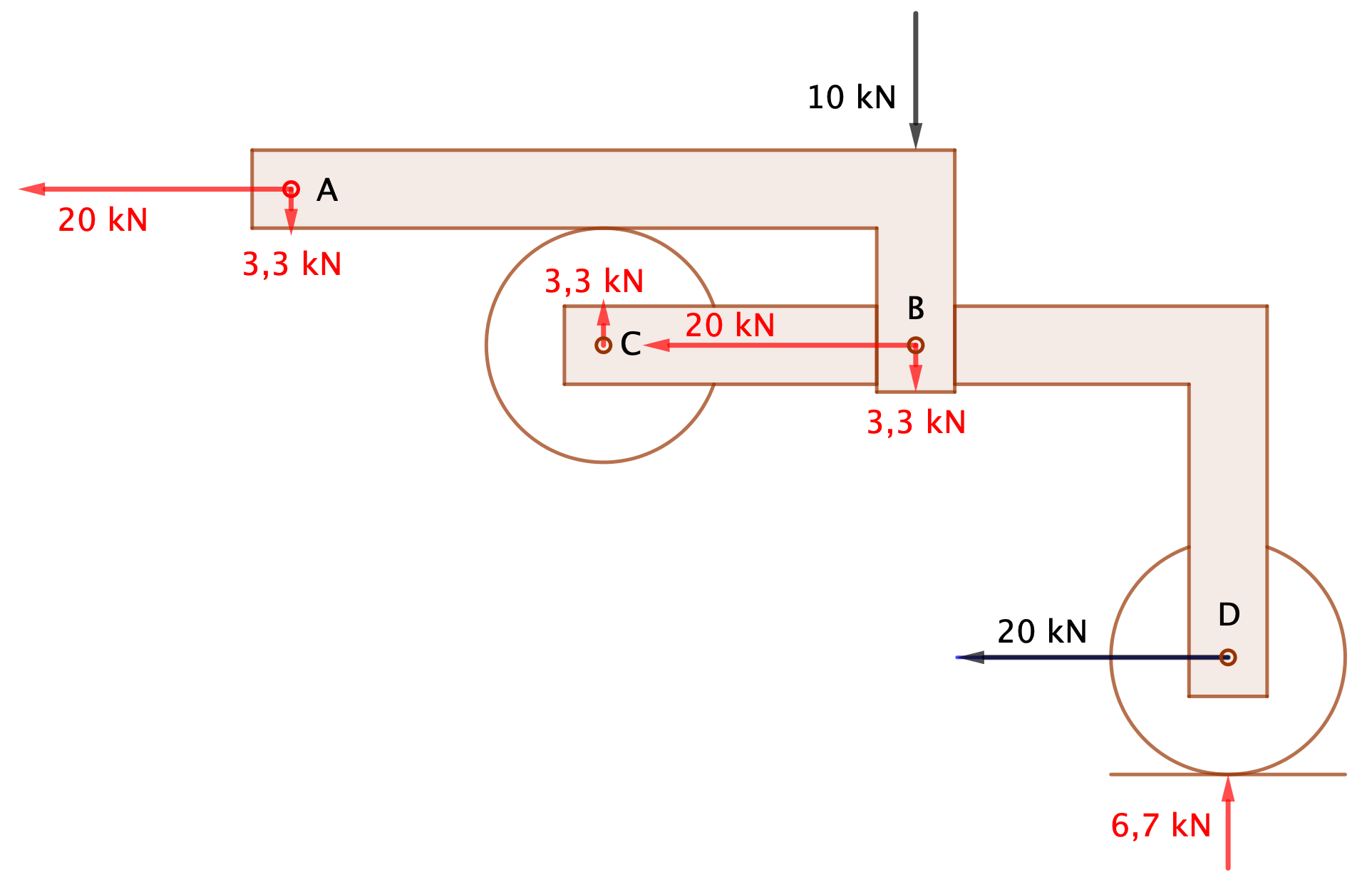

#6. Hvis man antager, at hjulet i D hviler på et underlag, så kan man godt beholde de 10 kN nedad over punkt B. Jeg får følgende:
