Vekselspænding Stjerneforbindelse Opgave
Hej!

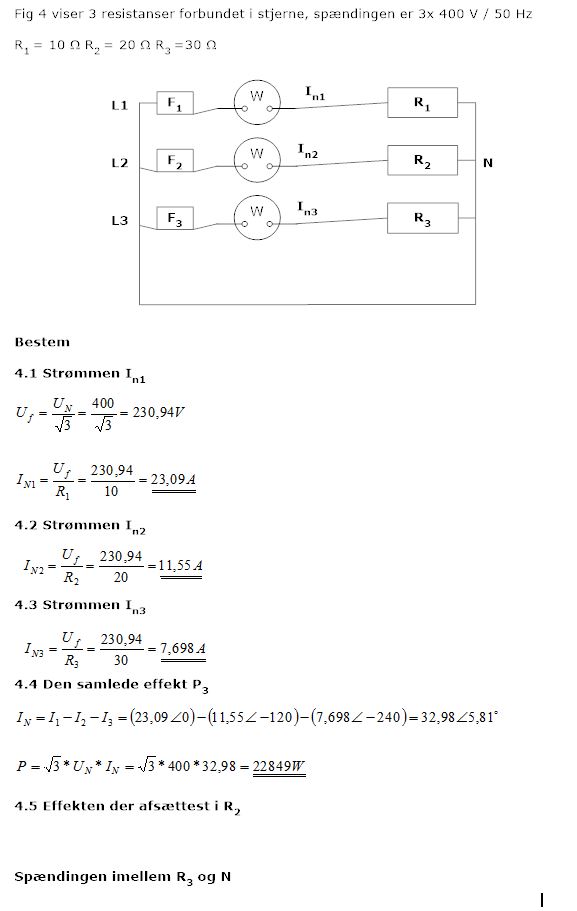

Jeg er i gang med at løse denne opgave, men jeg er lidt i tvivl om hvordan jeg finder den samlede effekt.
Svar #2
06. november 2015 af hesch (Slettet)
4.4: Hovedspænding eller yderspænding = 400V →
Fasespænding, Ufase = 400V / √3 = 230,94V
P = P1 + P2 + P3 = Ufase2 / ( R1 || R2 || R3 ) = (230,94V)2 / 5,454545Ω = 9778W.
Modstandene sidder jo egentlig ikke i parallel, men de ved ikke at deres respektive spændinger har forskellig fase.
4.5: P2 = Ufase2 / 20Ω
Spændingen imellem R3 og N: Det forstår jeg ikke. R3 har to forskellige spændinger, for R3 har to terminaler. Så du kan svare 0V eller 230,94V.
Svar #3
06. november 2015 af Teko123 (Slettet)
Ufase2 / ( R1 || R2 || R3 ) = P det viste jeg ikke at man kunne gøre på den måde, Jeg var lidt i tvivl om hvordan man lægger effekt samen, så det er bare helt enkelt ( IN12 * R1 ) + ( IN22 * R2 ) + ( IN32 * R3 ).
