Hjælp til opgave 2-3

27. januar 2018 af Skun - Niveau: B-niveau

Hej

Jeg har virkelig brug for hjælp til opgave 2-3. Er der nogle som kan hjælpe mig med dette??

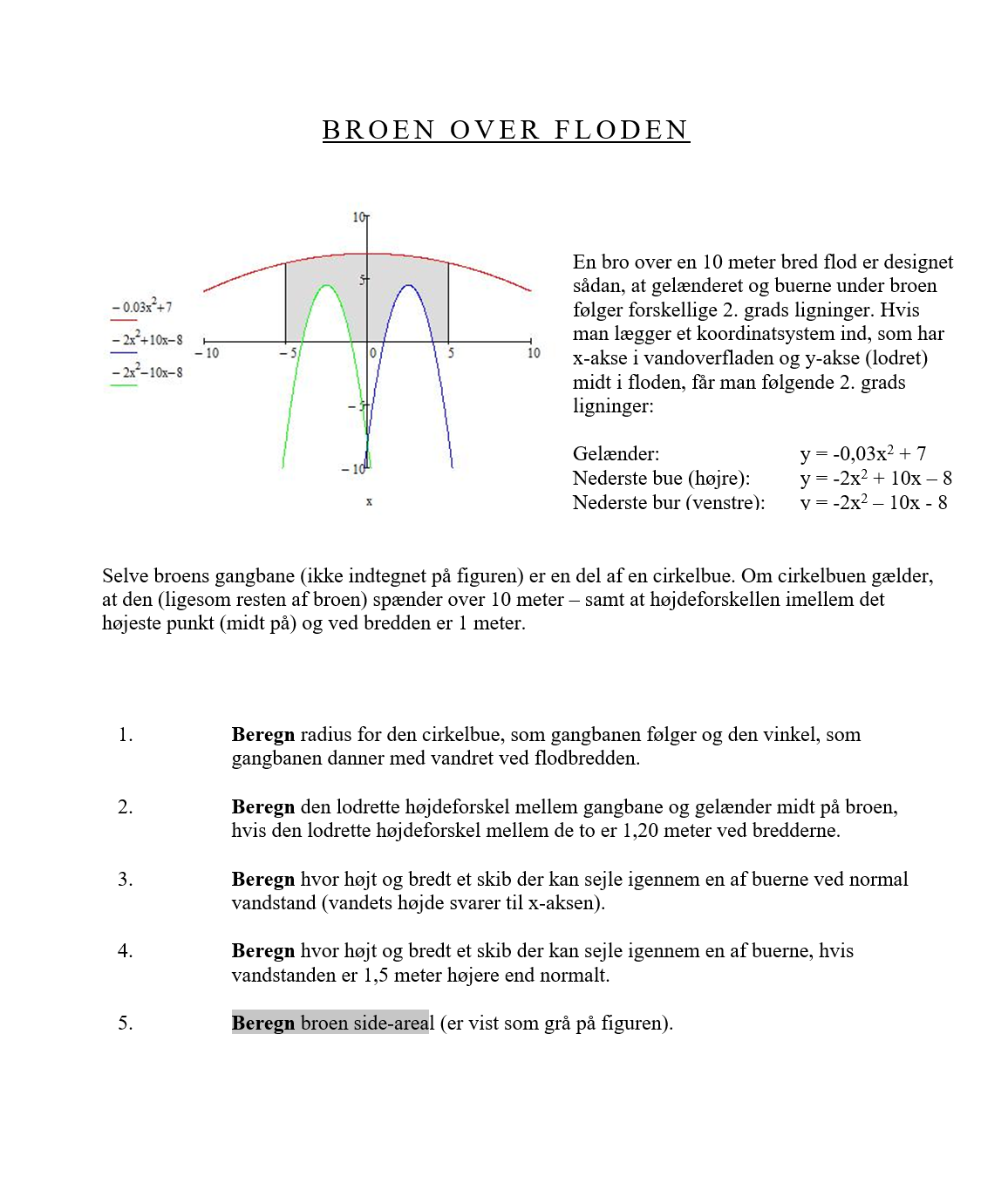

Vedhæftet fil: 321.PNG

Brugbart svar (0)

Svar #1
27. januar 2018 af mathon

Svar #2
27. januar 2018 af Skun

Er der nogle som kan hjælpe mig, har virkelig brug for det?

Brugbart svar (0)

Svar #3
27. januar 2018 af ringstedLC

1. Radius:

$\begin{align*} r&=\frac{h}{2}+\frac{Korde^2}{8h}\\ r&=\;? \end{align}$

https://mateuxteknisk.systime.dk/index.php?id=645

1. Vinkel:

$\begin{align*} \sin(v)&=\frac{Korde}{2r}\\ v&=\;? \end{align}$

Brugbart svar (0)

Svar #4
27. januar 2018 af ringstedLC

2. Højde:

$\begin{align*} Gelænder(5)-1,2&=Gelænder(0)-h_{x=0}-h\Downarrow\\ h_{x=0}&=Gelænder(0)-Gelænder(5)+0,2\Downarrow\\ h_{x=0}&=\;? \end{align}$

Brugbart svar (0)

Svar #5
28. januar 2018 af ringstedLC

3. Skibsbredde- og højde: Hvis du fastsætter frigangen til 0,25 m fås: $\begin{align*} bredde&=\left | rod_{\;1,\; Bue1}-rod_{\;2,\; Bue1}-2\cdot0,25 \right |\\ bredde&=\;?\\ højde&=Bue_{1}(rod_{\;1,\; Bue}+0,25)-0,25\\ højde&=\; ? \end{align}$

Skibet kan selvfølgelig være højere, hvis det er smallere.

Vedhæftet fil:B_M_015 - Broen over floden, Skib0_massi12.png

Brugbart svar (0)

Svar #6
28. januar 2018 af ringstedLC

4. Skibsbredde- og højde med forhøjet vandstand:

$\begin{align*} bredde&=\left | rod_{\;1,\; Bue1-1,5}-rod_{\;2,\; Bue1-1,5}-2\cdot0,25 \right |\\ bredde&=\;?\\ højde&=Bue_{1-1,5}(rod_{\;1,\; Bue-1,5}+0,25)-0,25\\ højde&=\; ? \end{align}$

Vedhæftet fil:B_M_015 - Broen over floden, Skib1.5_massi12.png

Brugbart svar (0)

Svar #7
28. januar 2018 af ringstedLC

5. Sideareal (det grå område):

Da broen er symmetrisk omkring y-aksen, kan du beregne det for 1. kvadrant og gange med to:

$\begin{align*} A&=2\left ( \int_{0}^{5}Gelænder(x)\;dx-\int_{x_{C}}^{x_{D}}y_{x}\;dx \right )\\ A&=\;? \end{align}$

Vedhæftet fil:B_M_015 - Broen over floden, Areal_massi12.png

Svar #8
02. februar 2018 af Skun

Mange tak for hjælpen! :-)
