Fysik

Beregn strømen igennem spændingskilden

12. oktober 2018 af smolovJr - Niveau: B-niveau

Hej Studieportalen
Jeg søger hjælp til følgende opgave. Er en smule lost, jeg har lagt R1 + R2 (40Ω+20Ω=60Ω) sammen da de ligger i serie. Også siger jeg 1/R1+2 + 1/R3 da de ligger parallelt.
Men hvad så?
Hvordan beregner jeg stømmen igennem spændingskilden?

Mvh.

Vedhæftet fil: 2018-10-12.png

Brugbart svar (0)

Svar #1
12. oktober 2018 af PeterValberg

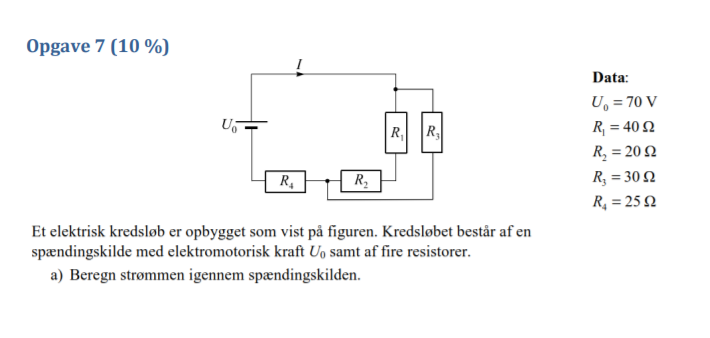

Jeg indsætter lige din opgave, det gør det nemmere

- - -

mvh.

Peter Valberg
(YouTube)

Vedhæftet fil:Unavngivet.png

Brugbart svar (0)

Svar #2
12. oktober 2018 af PeterValberg

Strømmen kan bestemmes som spændingen U₀ divideret med den samlede modstand i kredsen.

- - -

mvh.

Peter Valberg
(YouTube)

Brugbart svar (0)

Svar #3
12. oktober 2018 af mathon

Erstatningsmodstandene for par.grenene:

$\small \frac{1}{R_{par}}=\frac{1}{R_1+R_2}+\frac{1}{R_3}=\frac{1 }{60\; \Omega}+\frac{1}{30\; \Omega}=\frac{3}{60\; \Omega }=\frac{1}{20\; \Omega}$

$\small R_{par}=20\; \Omega$

$\small \small R_{er\! stat}=R_{par}+R_4=(25\; \Omega)+(20\; \Omega)=45\; \Omega$

$\small I=\frac{U_o}{R_{er\! stat}}=\frac{70\; \Omega \cdot A}{45\; \Omega }=\tfrac{14}{9}\; A=1\tfrac{5}{9}\; A$

Svar #4
12. oktober 2018 af smolovJr

tusind tak for hjælpen alle sammen, god weekend :-)
