Hvor stor er den effekt, som afsættes i resistoren med resistansen 48 Ω?

17. oktober 2024 af upontheabyss - Niveau: B-niveau

Hej

Se vedhæftet fil:

Her er min løsning:

Jeg finder først erstatningsresistansen, somså er 16 Ω

Så finder jeg strømstyrken: 16 Ω* 12 V=0,2 A

Dette må vær strømstryken over resistoren med 48 Ω (for de to andre resitorer er det 0,1 A)

Nu regner jeg spændingen: U=RI=48 Ω*0,2 A=9,6 V

Også finder jeg effekten som produkt af strømstyrke og spændingen: P=UI=9,6 V*0,2 A=1,92 w

Er det korrekt?

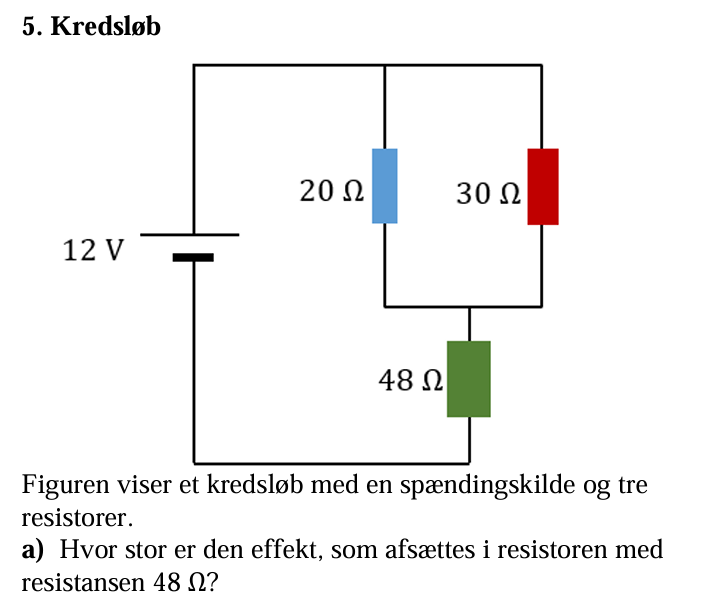

Vedhæftet fil: ohm.png

Brugbart svar (0)

Svar #1
17. oktober 2024 af mathon

Beregn først spændingsfaldet over de 48 Ω.

Svar #2
17. oktober 2024 af upontheabyss

Er det ikke de 9,6 V eller?

Brugbart svar (0)

Svar #3
17. oktober 2024 af PeterValberg

Nej, den totale modstand er ikke kun 16 Ω

$\Sigma R=\frac{20\cdot 30}{20+30}+48=60\,\Omega$

Se eventuelt < LINK > og/eller < LINK >

- - -

mvh.

Peter Valberg
(YouTube)

Brugbart svar (0)

Svar #4
17. oktober 2024 af mathon

$\begin{array}{llllll} \textup{Erstatningsresistans}\\ \textup{for }12\;\Omega \parallel30\;\Omega\\&& R_{\textup{erstat}}=\frac{(12\cdot30)\;\mathrm{\Omega^2}}{(12+30)\;\mathrm{\Omega}}=8\frac{4}{7}\;\mathrm{\Omega}\\\\\\ \textup{Serieforbundne modstande}\\ \textup{deler sp\ae ndingen i}\\ \textup{modstandstallenes forhold:}\\&&U_{48}=\frac{48}{56\frac{4}{7}} \cdot(12\;\mathrm{V})&=&10{\frac{2}{11}}\;\mathrm{V}\\\\ \text{Effekt}\\&&P_{48}=\frac{\left(10{\frac{2}{11}}\;\mathrm{V} \right )^2}{48\;\mathrm{\Omega}}&=&261\frac{1}{3}\;\mathrm{W} \end{}$

Brugbart svar (0)

Svar #5
17. oktober 2024 af mathon

Rettelse:

$\begin{array}{llllll} \text{Effekt}\\&&P_{48}=\frac{\left(10+\frac{2}{11}\;\mathrm{V} \right )^2}{48\;\mathrm{\Omega}}=2.16\;\mathrm{W} \end{}$

Brugbart svar (0)

Svar #6
17. oktober 2024 af ringstedLC

$\begin{align*} P=U\cdot I=I^2\cdot R &= \left(\frac{U_{tot}}{R_{tot}} \right )^{\!2}\cdot R \\ P_{48} &= \left(\frac{12\,\textup{V}}{60\,\Omega} \right )^{\!2}\cdot 48\,\Omega \\ &= \left(\tfrac{1}{5}\,\textup{A} \right )^{\!2}\cdot 48\,\Omega \\P &= \tfrac{48}{25}\,\textup{W}=1.92\,\textup{W} \end{}$

Brugbart svar (0)

Svar #7
17. oktober 2024 af Eksperimentalfysikeren

Erstatningsmodstanden,R, for de to øverste modstande fås af 1/R = 1/20Ω + 1/30Ω = 3/60Ω+2/60Ω =5/60Ω=1/12Ω, så R=12Ω.

Den samlede modstand er 12Ω + 48Ω = 60Ω

Strømstyrken, I, gennem de 60Ω er I=12V/60Ω = 0,2A.

Dette giver et spændingsfald,U, over de 48Ω på 48Ω*0,2A= 9,6V.

Effekten er P=U*I = 9,6V*0,2A = 1,92W.

Dette er en anden måde at regne det ud på, men giver samme resultat som i #6.

Brugbart svar (0)

Svar #8
18. oktober 2024 af M2023

#7. 1,92 W er det rigtige. #4 har 12 Ω i stedet for 20 Ω.

Brugbart svar (0)

Svar #9
19. oktober 2024 af mathon

$\begin{array}{lllllll} \textbf{Rettelse: }\mathrm{12\;\Omega\;\rightarrow 20\;\Omega}\\\\\\ \textup{Erstatningsresistans}\\ \textup{for }20\;\Omega \parallel30\;\Omega\\&& R_{\textup{erstat}}=\frac{(20\cdot30)\;\mathrm{\Omega^2}}{(20+30)\;\mathrm{\Omega}}=12\;\mathrm{\Omega}\\\\\\ \textup{Serieforbundne modstande}\\ \textup{deler sp\ae ndingen i}\\ \textup{modstandstallenes forhold:}\\&&U_{48}=\frac{48}{48+12} \cdot(12\;\mathrm{V})&=&9.6\;\mathrm{V}\\\\ \text{Effekt}\\&&P_{48}=\frac{\left(9.6\;\mathrm{V} \right )^2}{48\;\mathrm{\Omega}}&=&1.92\;\mathrm{W} \end{}$

Brugbart svar (0)

Svar #10
19. oktober 2024 af mathon

$\begin{array}{lllllll} \textbf{Enheder:}\\\qquad \qquad \qquad\frac{V^2}{\Omega}=\frac{V\cdot V}{\Omega}=\frac{V\cdot \Omega\cdot A}{\Omega}=V\cdot A=W \end{}$

Brugbart svar (0)

Svar #11
19. oktober 2024 af ringstedLC

Og serieforbundne modstande deler effekten i modstandstallenes forhold:

$\begin{align*}\frac{P_{48}}{P_{tot}}= \frac{48\,\Omega}{R_{tot}} \Rightarrow P_{48} &= \frac{48\,\Omega}{60\,\Omega}\cdot P_{tot} \\ &= \frac{4}{5}\cdot U_{tot}\cdot I_{tot} \\ &= \frac{4\cdot U_{tot}}{5}\cdot \frac{U_{tot}}{R_{tot}} \\ P_{48} &= \frac{4\cdot {U_{tot}}^{\!2}}{5\cdot R_{tot}} =\frac{4\cdot \bigl(12\,\textup{V}\bigr)^{\!2}}{5\cdot 60\,\Omega} =1.92\,\textup{W}\end{}$
