kraft diagram opgave

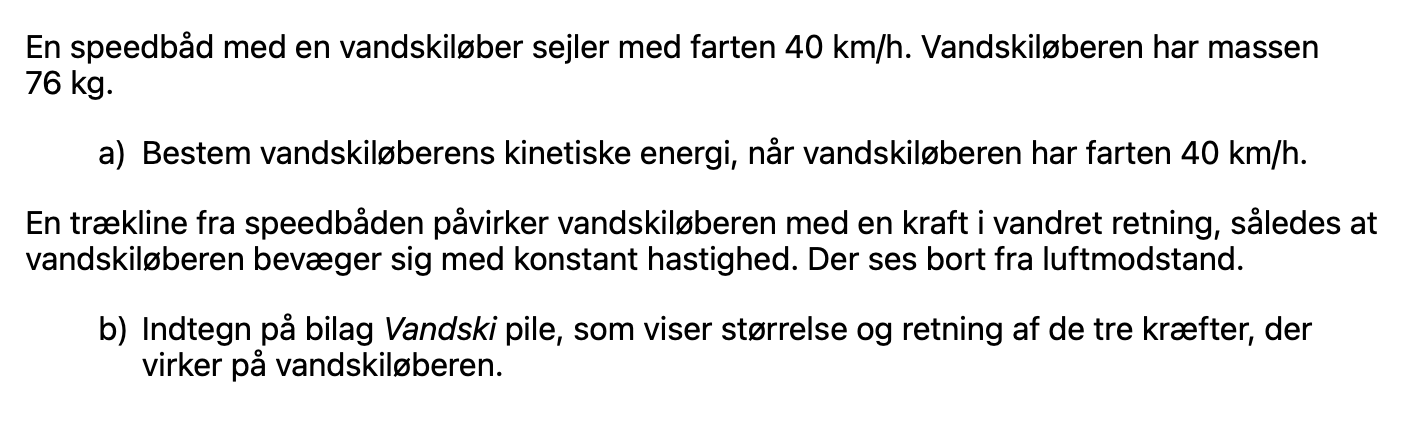

her er billedet man skal tegne på

.

Jeg forstår ikke helt hvad du mener med at "tilpasse normalkraften og trækkraften derefter? og hvorfor er normalkræften tegnet nedad? er det ikke altid vinkeltret opad?

Tyngdekraften er lodret nedad. Normalkraften er kraften vinkelret på underlaget.
Vi benytter kræfternes parallelogram, hvor det er en vektor addition der foretages.
Tyngdekraften plus trækkraften er den kraft, normalkraften, der presser pigen vinkelret ned mod skiene.
Trækkraften aflæses til knap fire tern svarende til knap 400 N .


tror jeg bliver nød til at spørge om en uddybelse. Så parallelogrammet svarer til normalkraften men modsat rettet? eller hvordan skal det forstås. Vi er enige om at den resulterende kraft er 0 i begge retninger pga hastigheden er konstant?

b) Normalkraften er vinkelret på vandoverfladen, - ikke på skiene. og dens størrelse er lig med tyngdekraften.

#4

og hvorfor er normalkræften tegnet nedad? er det ikke altid vinkeltret opad?

Figuren i #3 viser beregning af normalkraftens størrelse, - dens retning er selvfølgelig modsat.

så hvis F_N er lig med: F_t + F_træk. så mangler vi stadig nogle informationer for at kunne regne F_træk.

Illustrationen # 3 er på sin vis ikke retvisende.
Vi har
F_normal + F_tyngde + F_træk = 0    (fed: vektor)
F_træk = - F_normal - F_tyngde
Indtegnes vektorerne i parallelogrammet/rektanglet får vi normalkraften opad:
F_træk = - F_normal + (- F_tyngde)
Ved måling på skærm er vinklen ski/vand ca. 18º
som givet til geometrisk at beregne de resterende stykker.
Det er dog i opgaven ikke krævet at skulle beregne men kun at aflæse på diagrammet.
I øvrigt er det i opgaver med kræfters angrebspunkt normalt, at dette er massemidtpunktet
af legemet, men her er det angrebspunktet skulderleddene,- men, never mind!


Tegningen skal vise, hvilke kræfter, der virker på vandskiløberen. Det er helt rigtigt, at den skrå kraft vender forkert. Den viste kraft er summen af de to andre. Normalkraften fra vandet har samme størrelse og er parallel med den viste, men modsat retning.

Jeg kan ikke afholde mig fra at regne lidt på det, uagtet det ikke er en del af opgaven.
Hvis vi antager, at skiene danner en vinkel med vandet på 18º , og vi lægger et koordinatsystem
med (0 , 0) i angredspunktet, har vi koordinaterne for de tre kraftvektorer:
F_normal :   |F_normal|·(cos 72º , sin 72º)
F_træk :      (- |F_træk| , 0)
F_tyngde :   (0 , - 7,4556)
Når vi lægger vektorerne sammen, skal vi få vektoren 0 = (0 , 0).
Andenkoordinaterne lagt sammen giver |F_normal| = 7,8392
som indsat i førstekoordinaterne lagt sammen giver |F_træk|= 2,4224   altså  F_træk = 242,24 N
Det er så ikke det, der aflæses på tegningen # 3 . Den rette vinkel ved skiene er også usikker på de 90º,
så mon det ikke kommer til at passe godt.
